ماكينة سحب وتشكيل الأسلاك المتعددة الوظائف

ماكينة سحب وتشكيل الأسلاك المتعددة الوظائفCombined Drawing Line

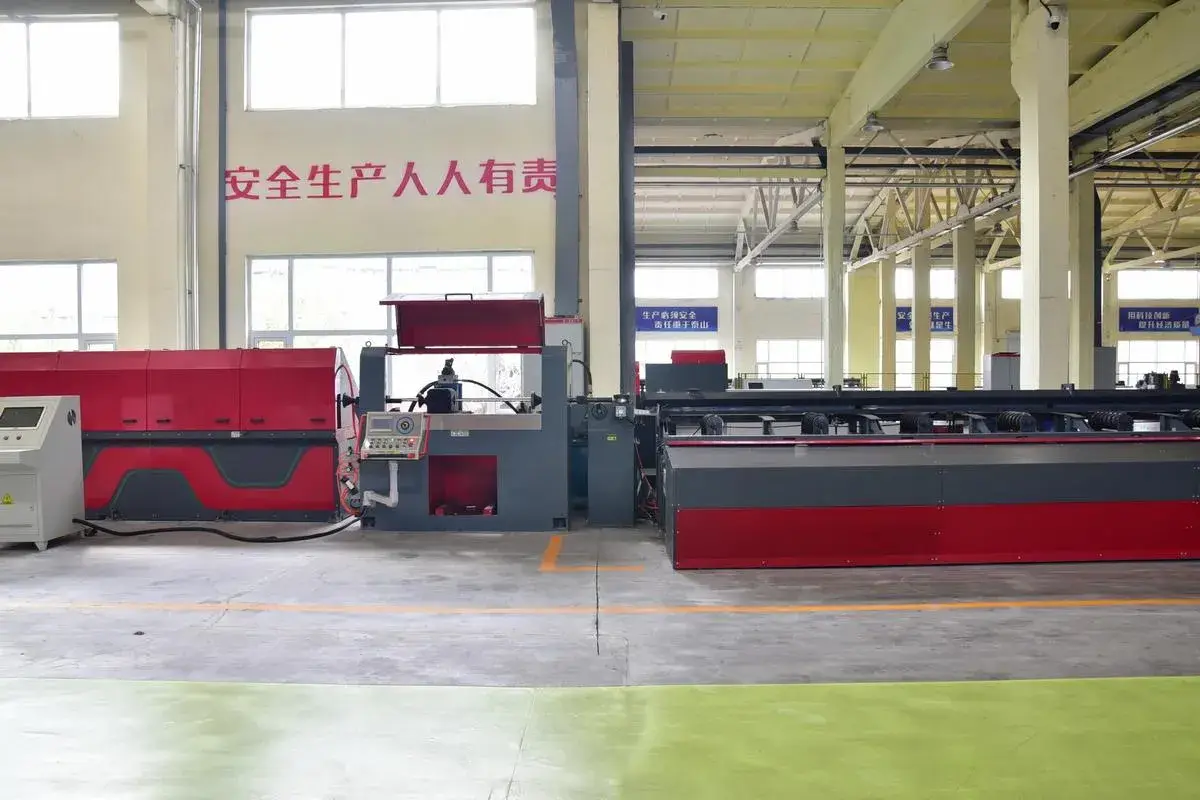

خط السحب المدمج لدينا هو نظام متكامل مصمم للمعالجة المستمرة لمختلف المعادن، بما في ذلك الفولاذ، والنحاس، والألمنيوم، والفولاذ المقاوم للصدأ، والسبائك. تم تصميم هذا النظام لتحويل المواد الخام إلى قضبان دائرية ومشكّلة عبر تسلسل سلس من عمليات السحب، والتقويم، والقطع، والتشطيب السطحي.

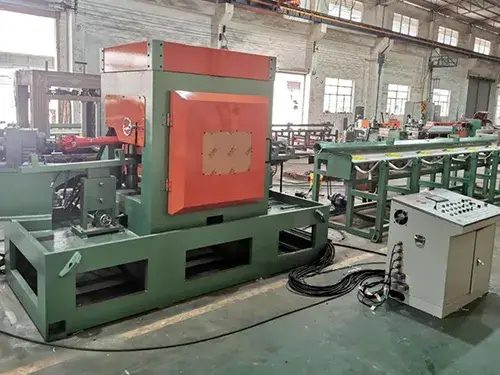

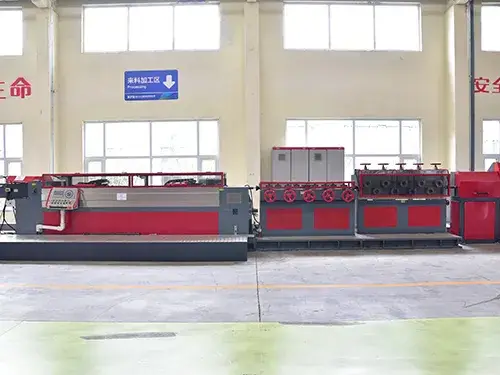

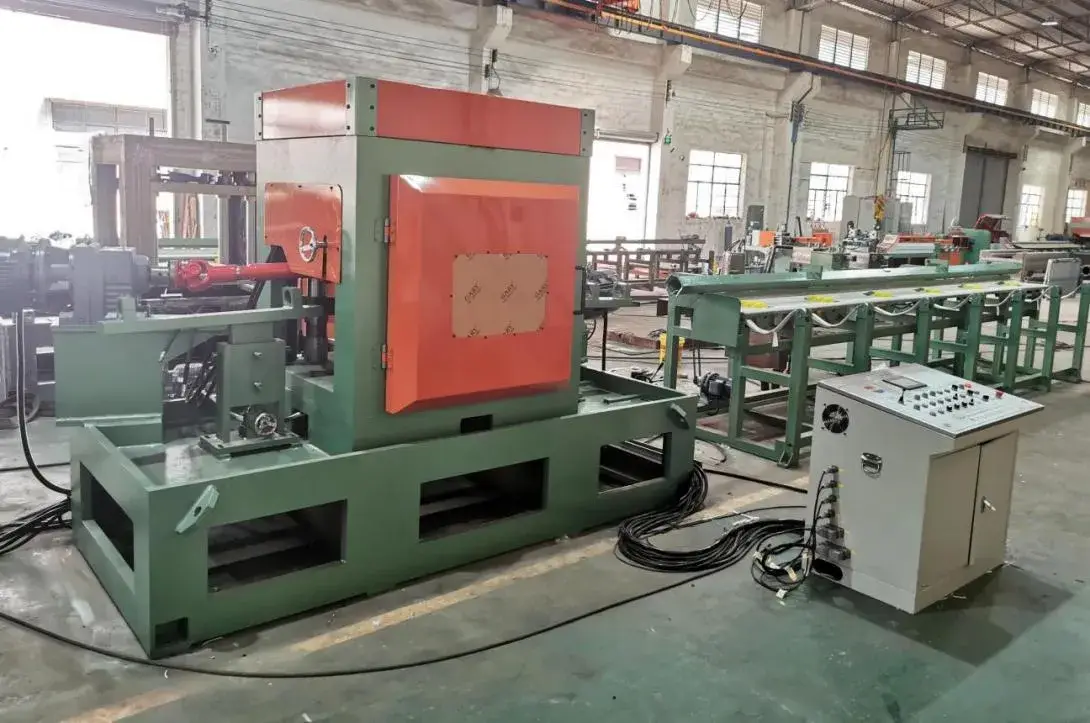

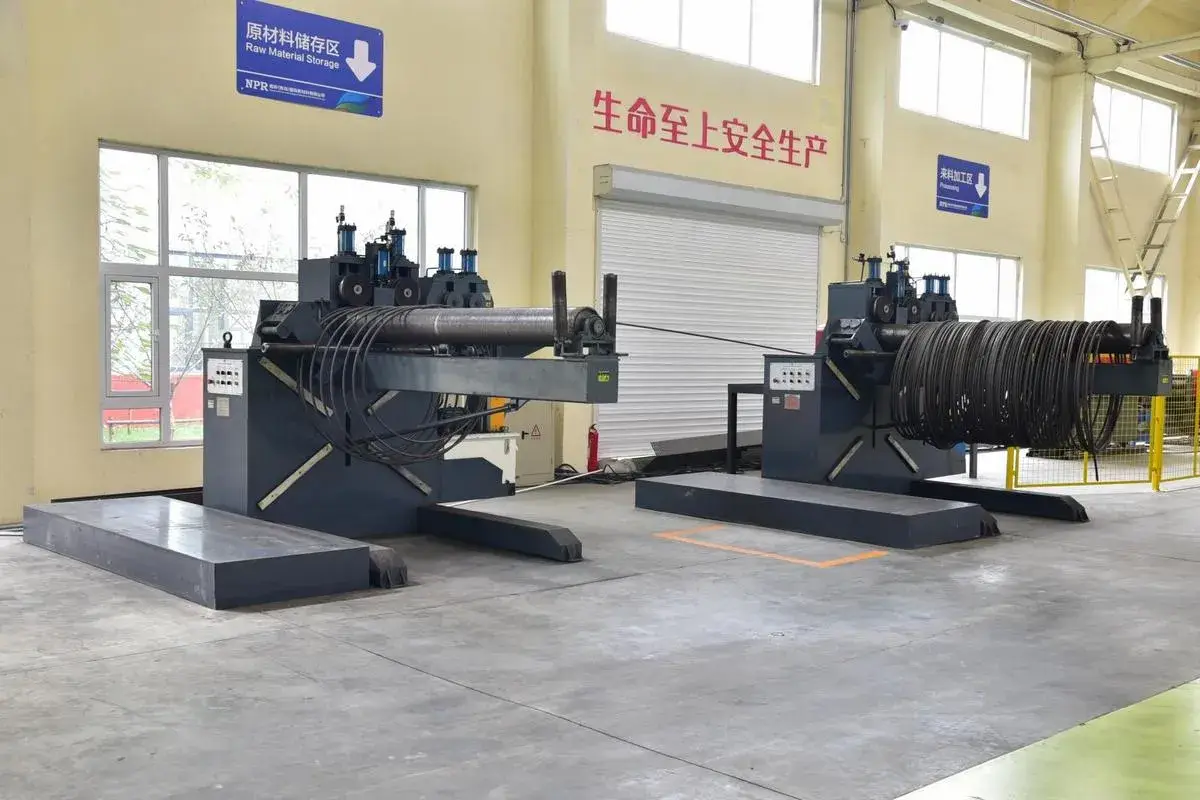

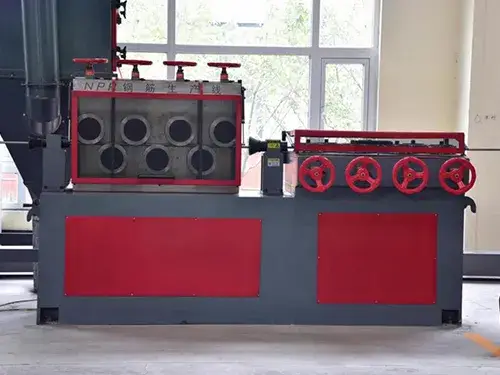

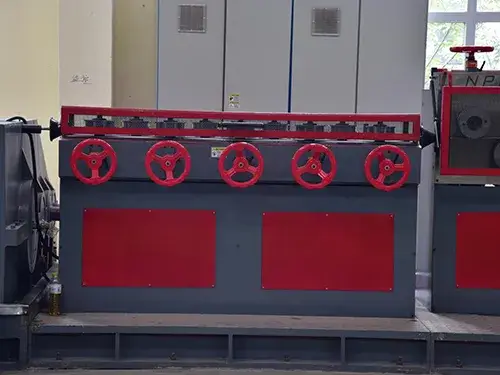

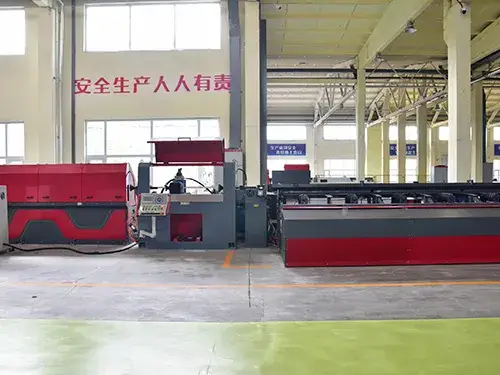

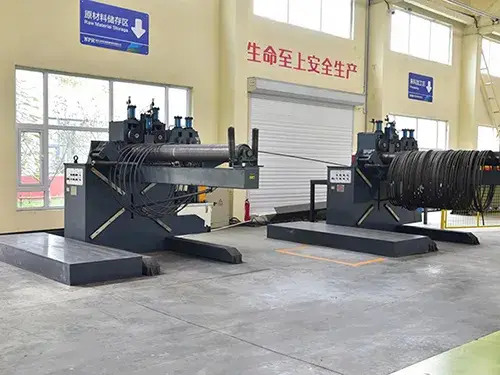

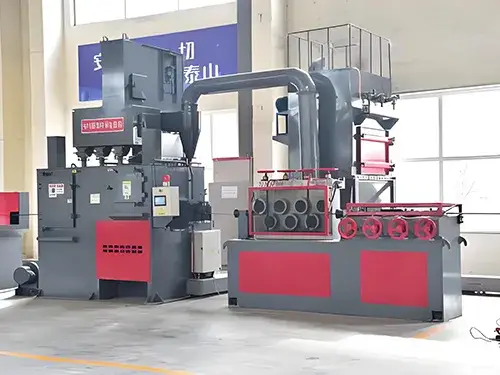

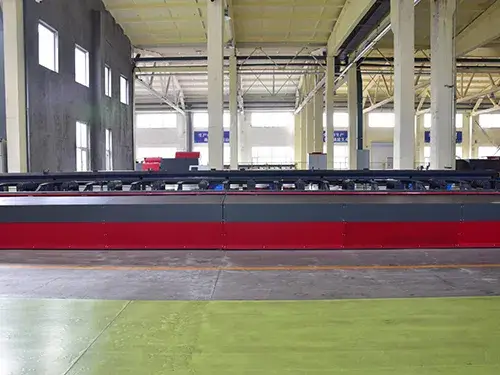

تم تطويره خصيصًا للتصنيع على نطاق صناعي، حيث يتعامل خط سحب القضبان مع أقطار دخول تتراوح بين Ø30 مم إلى Ø8 مم، مع قوة سحب من 3 إلى 25 طن. ويضم خط السحب المدمج وحدات معالجة متعددة تشمل وحدة الفك (Pay-off)، ووحدة التقويم الأولي، وآلة السفع الرملي، ووحدة السحب، ومقوّم المقاطع، والمقص الهيدروليكي، وهيكل التوجيه، وماكينة التقويم ذات البكرتين، وطاولة التوريد.

اطلب عرض سعر

المواصفات الفنية (HLT-SX-20T)

أقصى قوة سحب	200 كيلو نيوتن
سرعة السحب بدون حمل	5–50 م/دقيقة (سرعة متغيرة بشكل مستمر)
نطاق المعالجة	قضبان دائرية: Ø10 مم – Ø30 مم قضبان مربعة: H10 مم – H21 مم قضبان سداسية: S10 مم – S25 مم النحاس: Ø45 مم الألمنيوم: Ø45 مم
طول المعالجة	2–12 متر (±5 مم)
خشونة سطح المنتج النهائي	Ra 0.4–0.8 ميكرومتر
استقامة المنتج النهائي	استقامة القضبان الدائرية ≤ 0.3 مم/م
التسامح البُعدي	±0.02 مم
إجمالي القدرة الكهربائية	حوالي 250 كيلوواط
قدرة المحرك الرئيسي	160 كيلوواط
مصدر التغذية الكهربائية	تيار ثلاثي الطور 380 فولت / 50 هرتز
ضغط الهواء	4 ميجا باسكال ± 1 ميجا باسكال
الوزن الكلي للماكينة	حوالي 68 طن

هيكل المعدات
