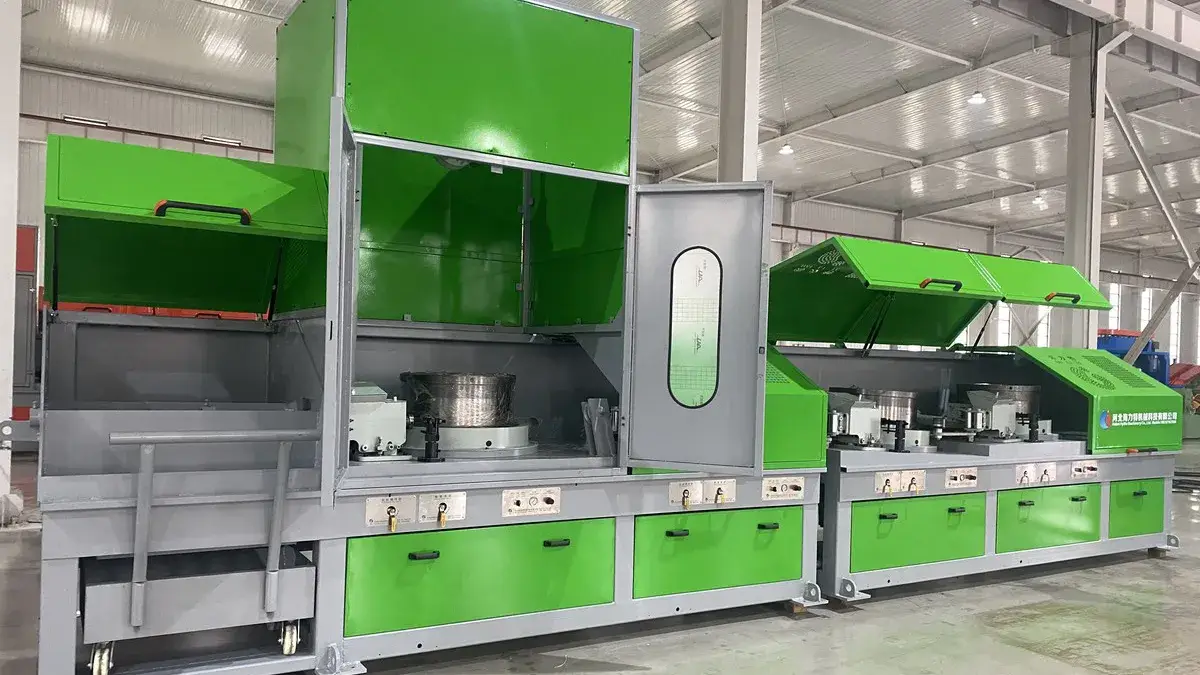

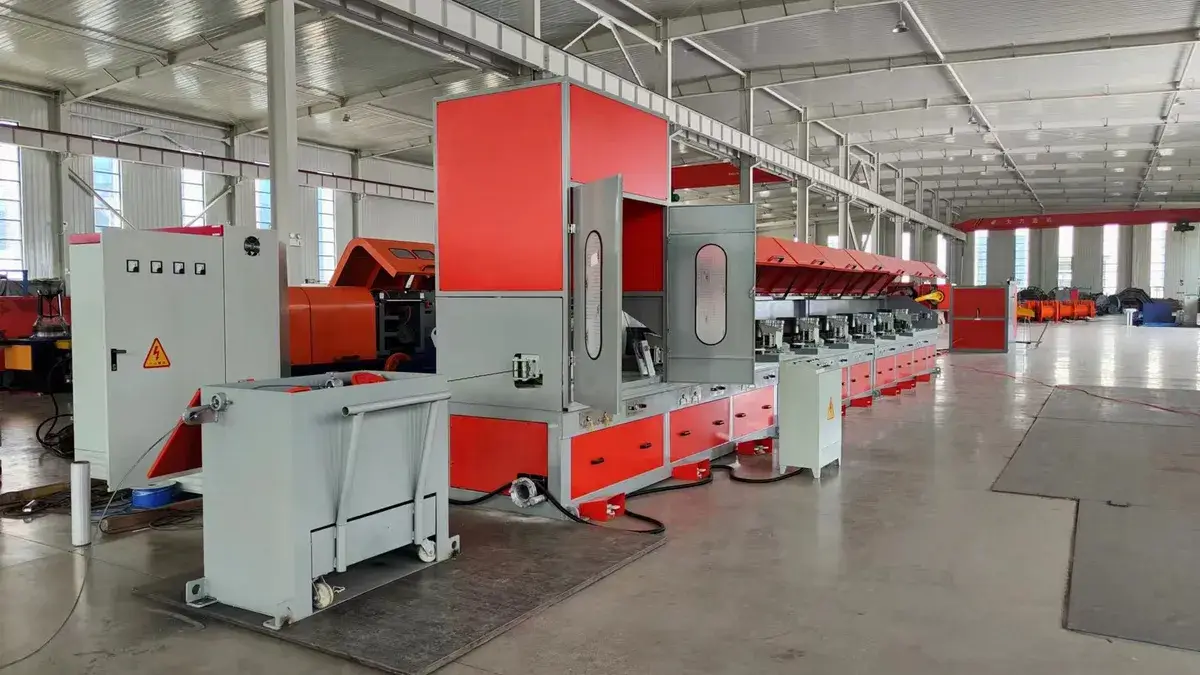

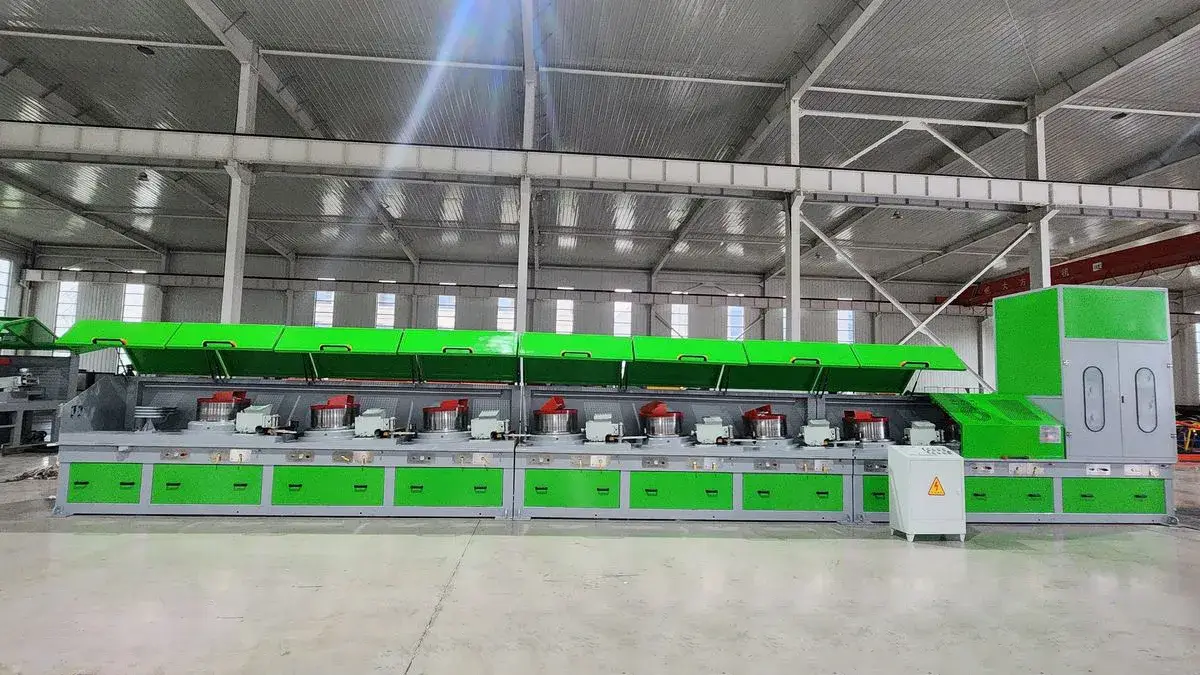

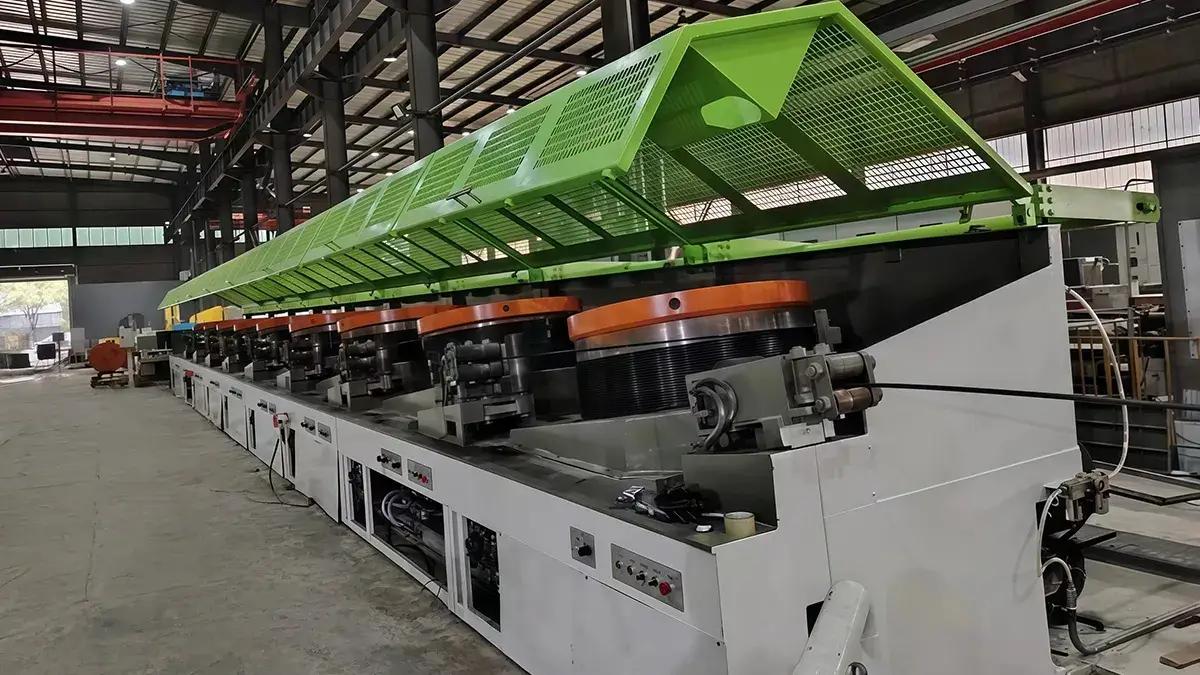

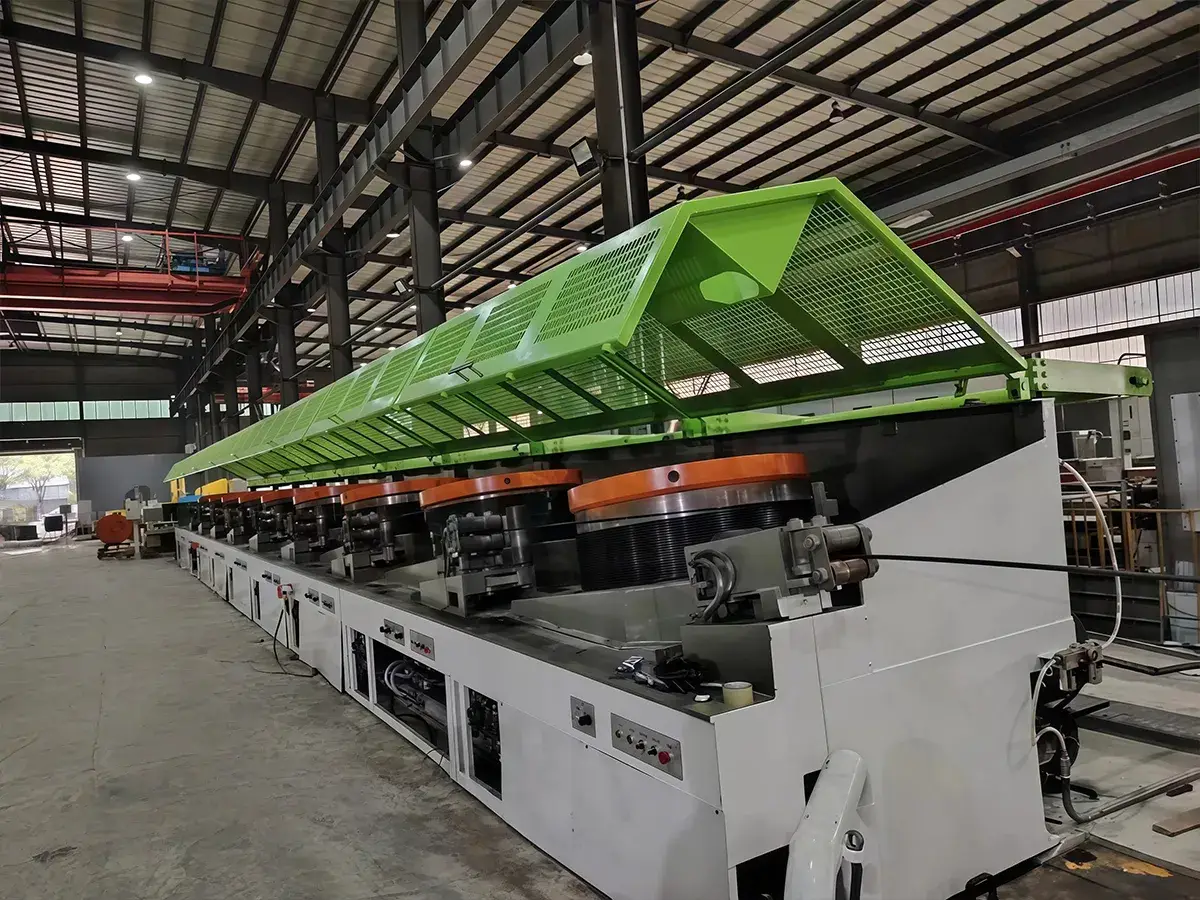

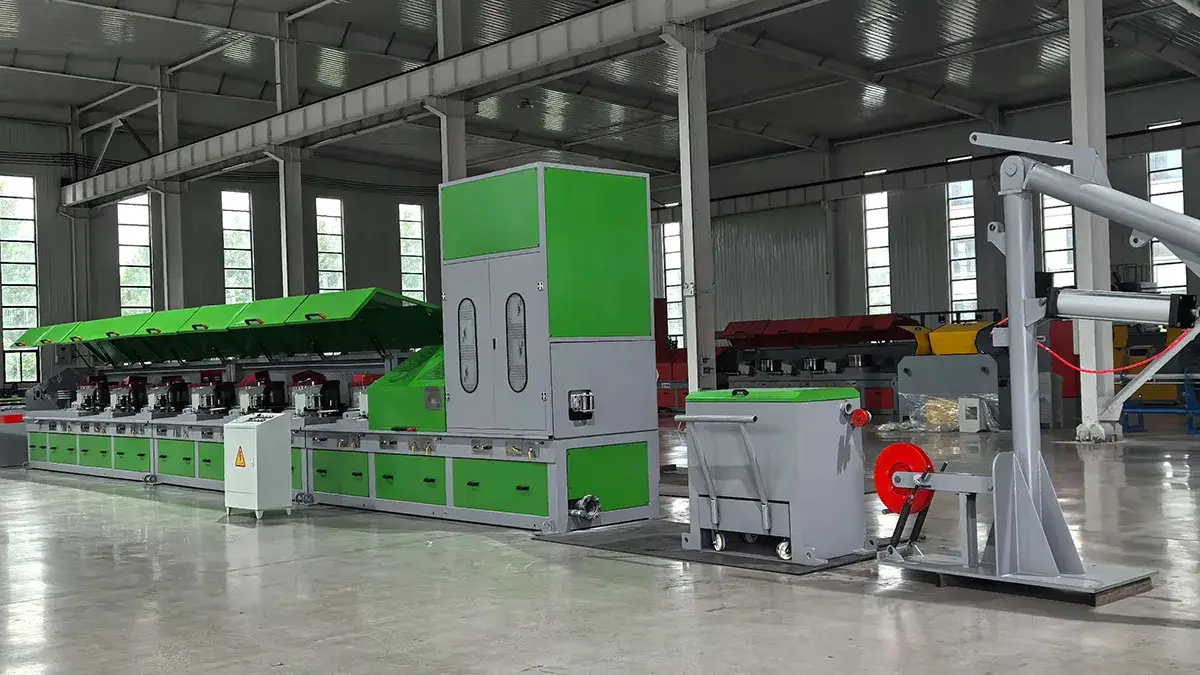

ماكينة سحب سلك Dry Wire Drawing Machine
يُعد خط سحب الأسلاك المستقيم ماكينة سحب أسلاك تعمل بطريقة السحب الجاف لإنتاج مختلف أنواع الأسلاك المعدنية. سواء في معالجة أسلاك الفولاذ عالي الكربون للتطبيقات عالية المقاومة أو أسلاك الفولاذ منخفض الكربون للاستخدامات الصناعية العامة، فإن هذا الخط مصمم لعمليات السحب البارد متعددة المراحل بشكل مستمر لتحقيق تقليل دقيق في قطر السلك مع الحفاظ على جودة سطح عالية.

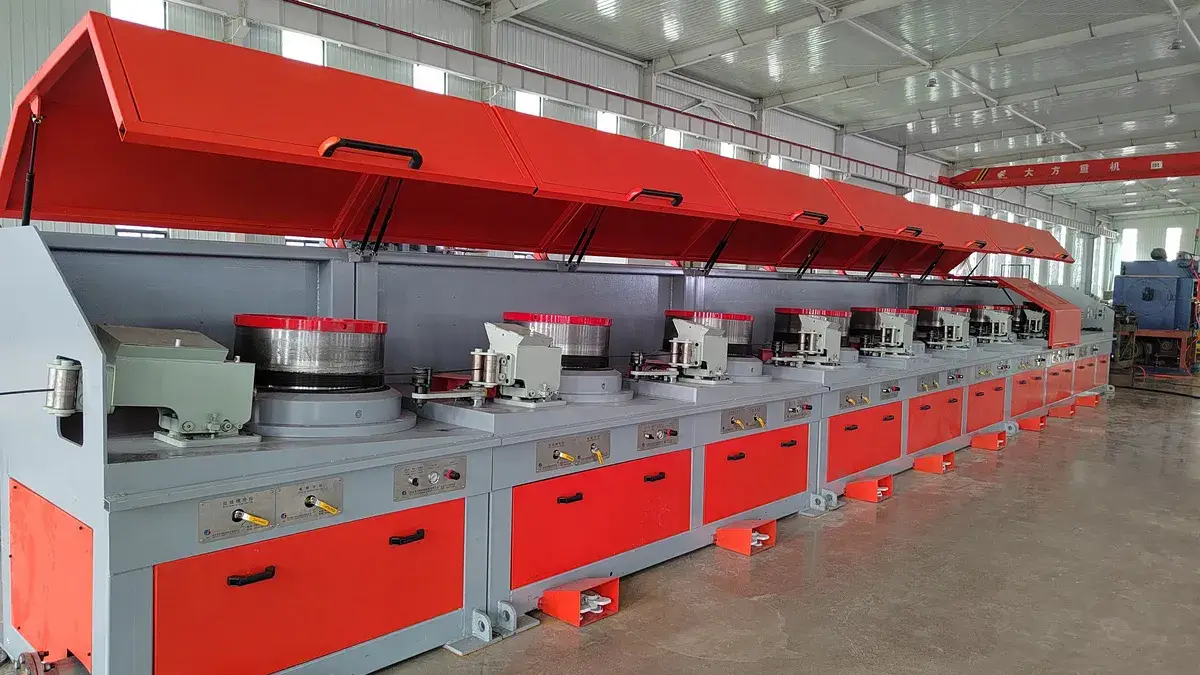

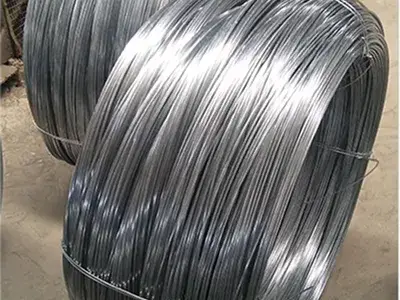

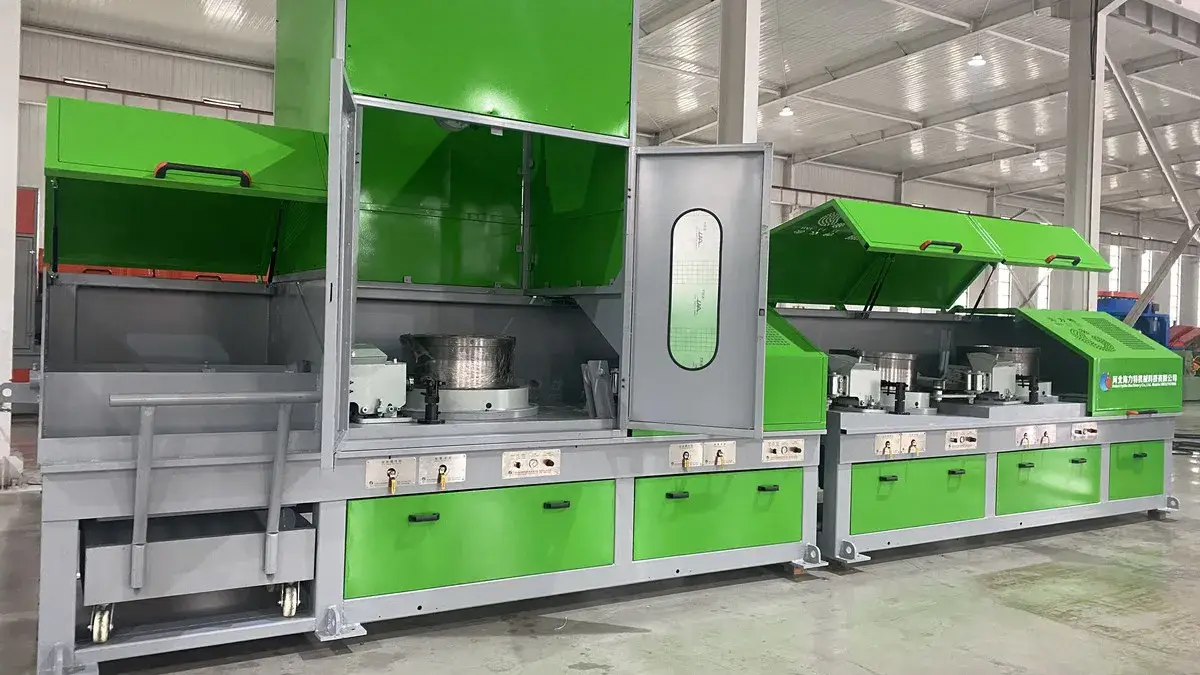

يتميز خط سحب الأسلاك المستقيم بترتيب بكرات السحب بشكل خطي يسمح بمرور السلك في مسار مستقيم مما يضمن ثباتًا عاليًا أثناء التشغيل بسرعات مرتفعة. ويُستخدم السلك النهائي المنتج بطريقة السحب الجاف في مجموعة واسعة من التطبيقات مثل النوابض، المثبتات، الأسوار، الكابلات الفولاذية وغيرها.
مزود بأنظمة أتمتة متكاملة وتحكم دقيق في الشد، يوفر هذا الخط أداءً موثوقًا يلبي متطلبات مختلف درجات الفولاذ، مع إمكانية الرجوع إلى السعة والمعايير الخاصة بخطوط سحب أسلاك الفولاذ عالي ومنخفض الكربون أدناه.
ماكينة سحب وتشكيل الأسلاك المعدنية عالي الكربون (بدون تبريد)
- نطاق التشغيل الحد الأقصى لقطر الدخول: Ø6 مم، الحد الأدنى لقطر الخروج: Ø1.5 مم
- الأداء الميكانيكي
مقاومة شد عند الدخول ≤ 1200 ميغاباسكال
متوسط نسبة التخفيض ≤ 20.82%
إجمالي نسبة التخفيض ≤ 90.53% - بكرة السحب (Drum) القطر: Ø560–600 مم
- زمن الكبح
التشغيل العادي ≤ 30 ثانية
التوقف السريع ≤ 10 ثوانٍ
التوقف الطارئ ≤ 5 ثوانٍ - نطاق التشغيل الحد الأقصى للدخول: Ø6 مم، الحد الأدنى للخروج: Ø1.5 مم
- قدرة الإنتاج
قطر المنتج النهائي 2.0 مم
حتى 800 كغ/ساعة (فولاذ عالي الكربون 70#) - سرعة السحب السرعة القصوى لخط الإنتاج: 720 متر/دقيقة

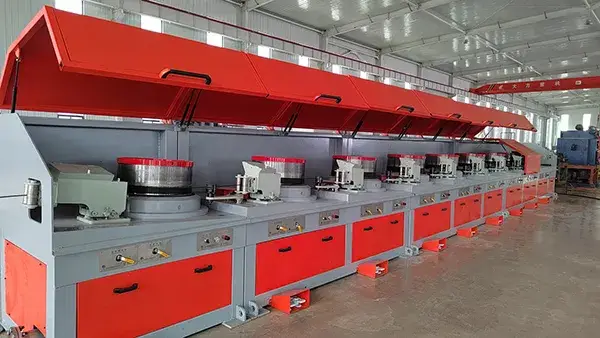

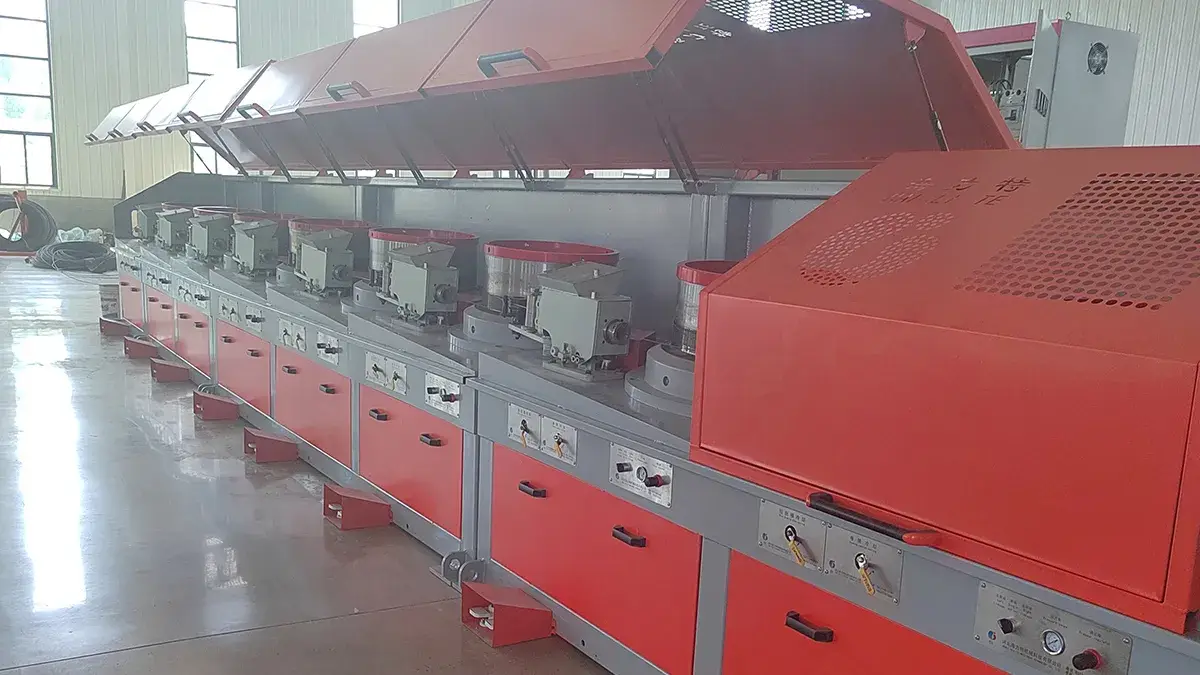

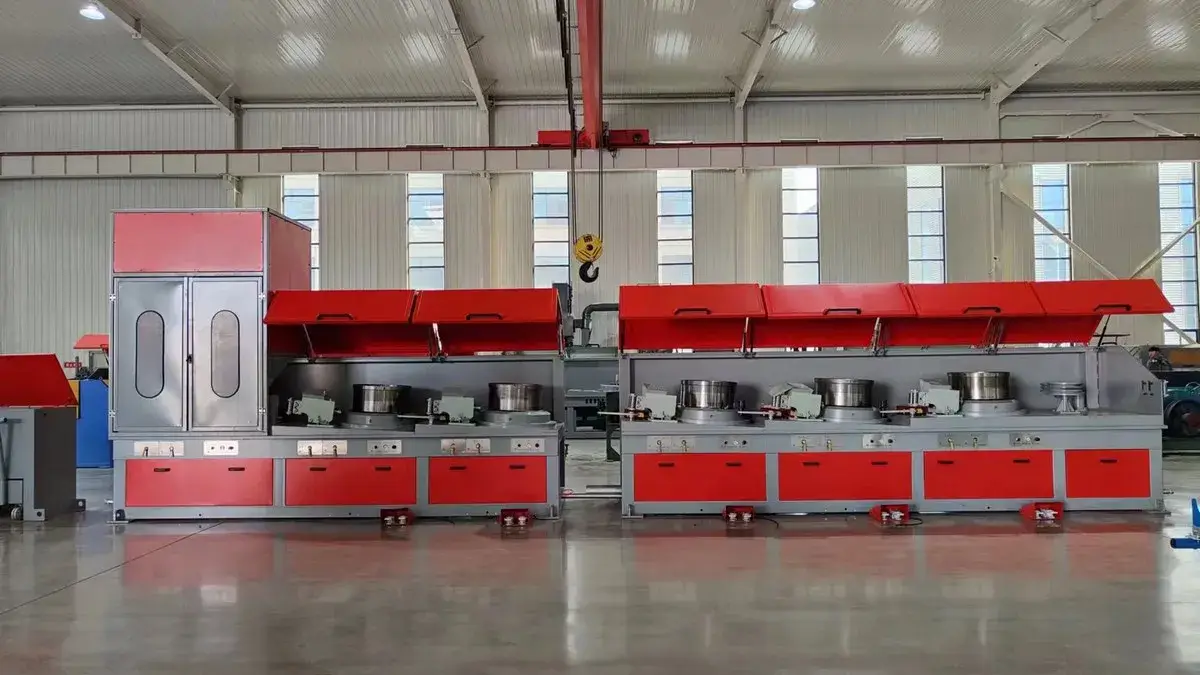

ماكينة سحب وتشكيل الأسلاك المعدنية المستقيمة(منخفض الكربون)
-
نطاق التشغيل
الحد الأقصى لقطر الدخول: Ø8.0 مم
الحد الأدنى لقطر الخروج: Ø0.8 مم -
الأداء الميكانيكي
مقاومة الشد: 500–600 ميغاباسكال
متوسط نسبة التخفيض: ≤ 23.04%
إجمالي نسبة التخفيض: ≤ 90.53% -
قدرة الإنتاج
سعة إنتاج فائق السرعة: حوالي 2.5 طن/ساعة
سعة إنتاج عالية السرعة: حوالي 1.2 طن/ساعة - بكرة السحب (Drum) القطر: Ø560–600 مم
- سرعة السحب سرعة متغيرة بشكل مستمر عبر محول تردد (VFD)
-
زمن الكبح
التشغيل العادي: ≤ 30 ثانية
التوقف السريع: ≤ 10 ثوانٍ
التوقف الطارئ: ≤ 5 ثوانٍ
-

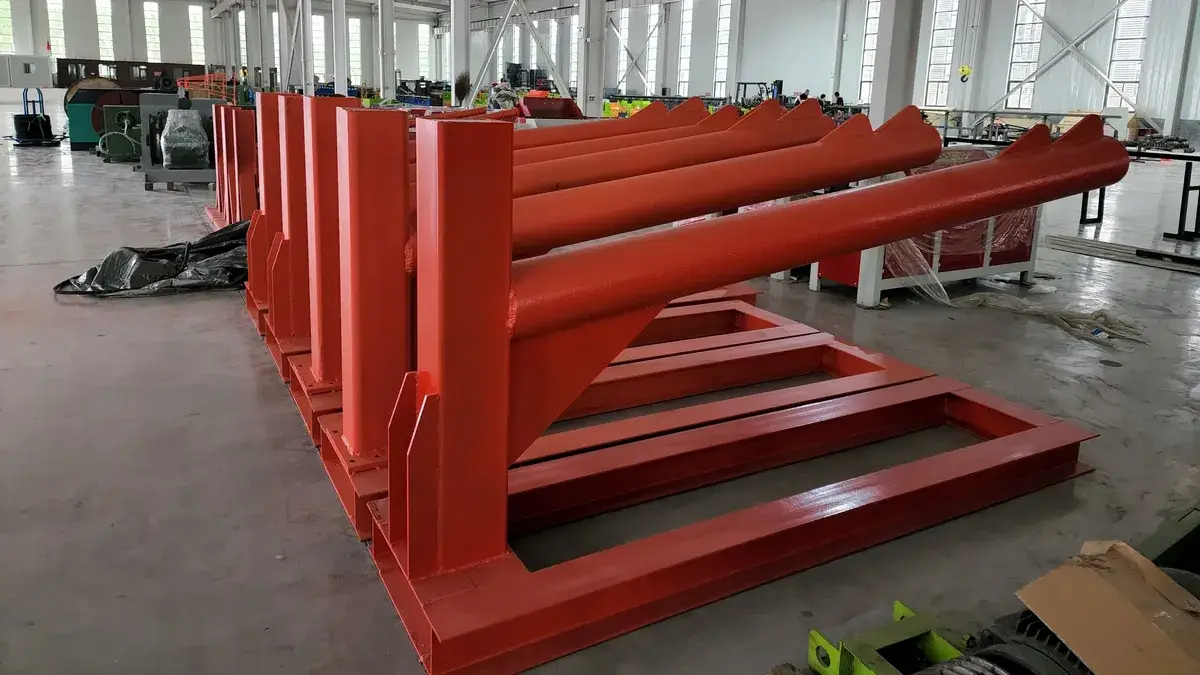

وحدة فك اللفائف (Pay-off Stand) -

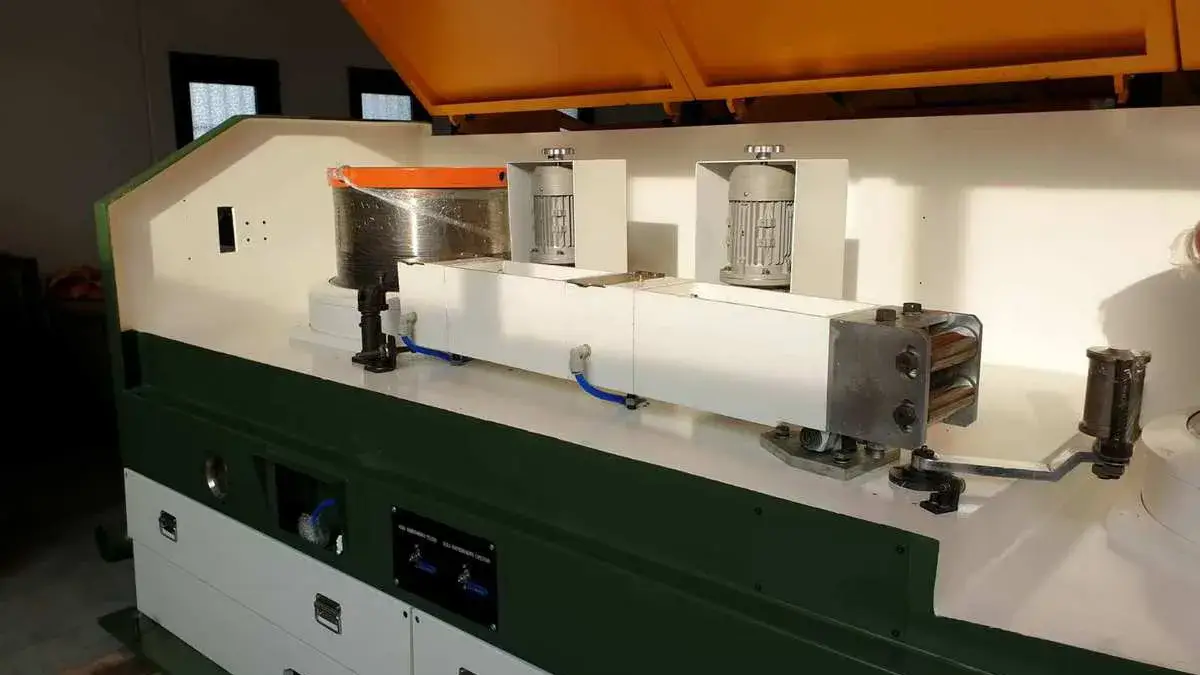

ماكينة إزالة القشور (Descaling Machine) -

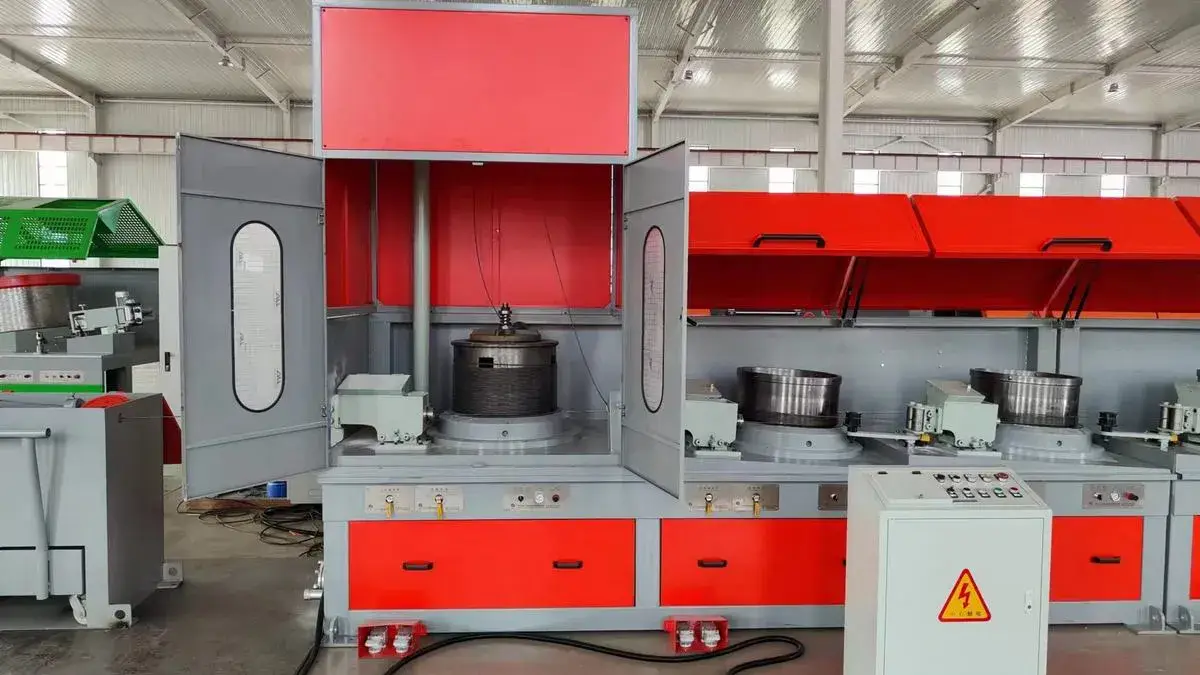

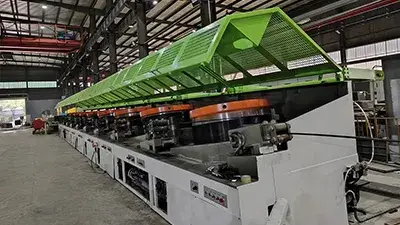

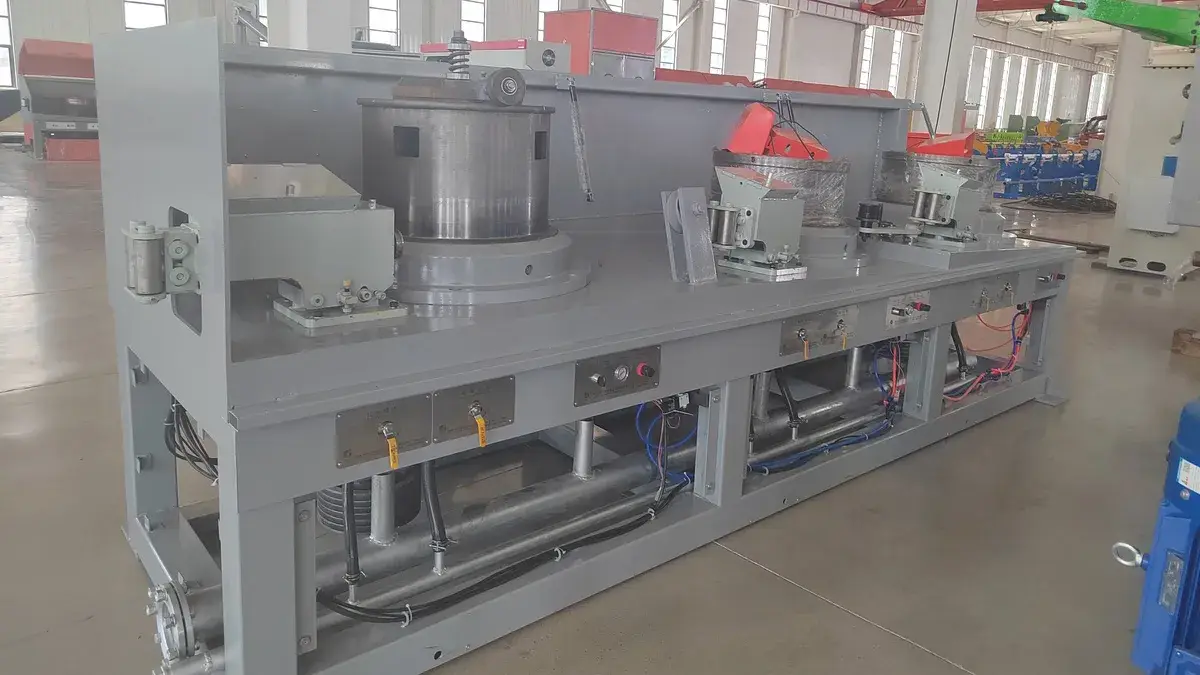

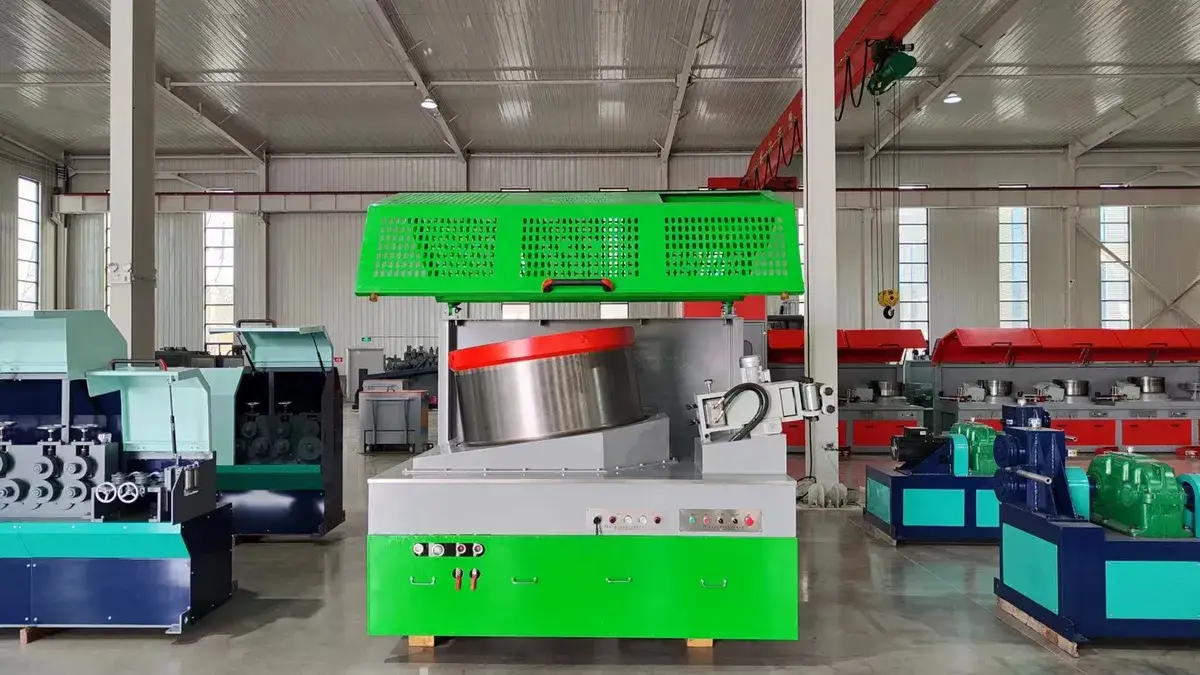

ماكينة سحب الأسلاك (الوحدة الرئيسية)

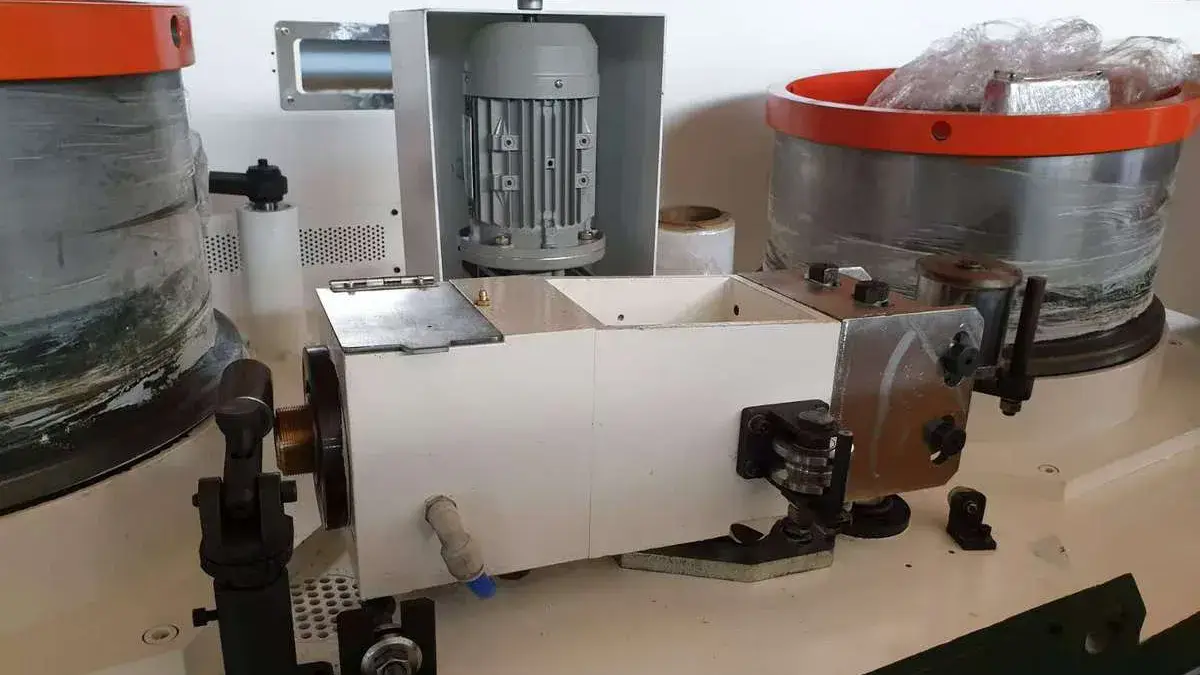

- معالجة سطح البكرة (Capstan): يتم تقسية سطح البكرة وتغطيته بطبقة رش خاصة، بارتفاع طبقة 150 مم، وسماكة طبقة مقاومة للتآكل ≥ 8 مم، وخشونة سطح ≤ Ra0.8، وصلابة ≥ HRC 60، مما يضمن عمر خدمة لا يقل عن 22000 ساعة أو 3 سنوات
- نظام التبريد: تبريد مائي عالي الضغط داخل بكرة السحب
- نظام التحكم: نظام PLC من سيمنس مع تحكم عبر شبكة Fieldbus وشاشة لمس ملونة
- علبة التروس: علبة تروس مقساة مع مستوى ضوضاء ≤ 82 ديسيبل
- وحدة اللف: سعة قياسية 500 كجم مزودة بمقوم ثلاثي الأسطوانات على شكل V ثنائي الاتجاه
